作品集：实训与实验项目

两段完整的课程实训（企业网络 45 页报告、企业云数据中心 84 页报告，均独立完成），加上六份云平台与集群部署实验记录。每一项都做过故障演练或对照验证，不只写“部署成功”。排障过程另见博客文章。

企业云数据中心运维实训

课程实训 · 84 页报告 · 独立完成

一段完整的云数据中心交付：三层网络打底，数据库拆多实例，Web 做高可用与负载均衡，全链路加监控，最后用虚拟化平台把物理资源池化。

VLAN / MSTP / VRRPOSPF双防火墙 HRPMySQL 多实例Nginx + Keepalived + HAProxyZabbixFreeVM 虚拟化
  • 核心—汇聚—接入三层组网，VLAN 按服务器区 / 存储区 / 管理区 / DMZ 分区；汇聚层 MSTP 多实例消除环路并分担链路，VRRP 提供网关冗余
  • 核心层运行 OSPF 实现路由自动发现与故障恢复；双防火墙 HRP 主备，配置安全策略，状态实时同步
  • MySQL 多实例部署：各实例使用独立端口、socket 与数据目录，业务数据分离存储，并逐个实例做了连通测试
  • 源码编译 Nginx + Keepalived 实现 VIP 漂移，HAProxy 做轮询分发与健康检查；实测停主节点后 VIP 漂移到备节点、停后端后故障节点被自动摘除
  • Zabbix 采集 Web / MySQL / 主机性能，配置自定义监控项与邮件告警并完成告警测试；FreeVM 平台完成虚拟机创建、集群组建与在线迁移，迁移期间业务不中断

项目详情：报告目录、关键截图与复盘

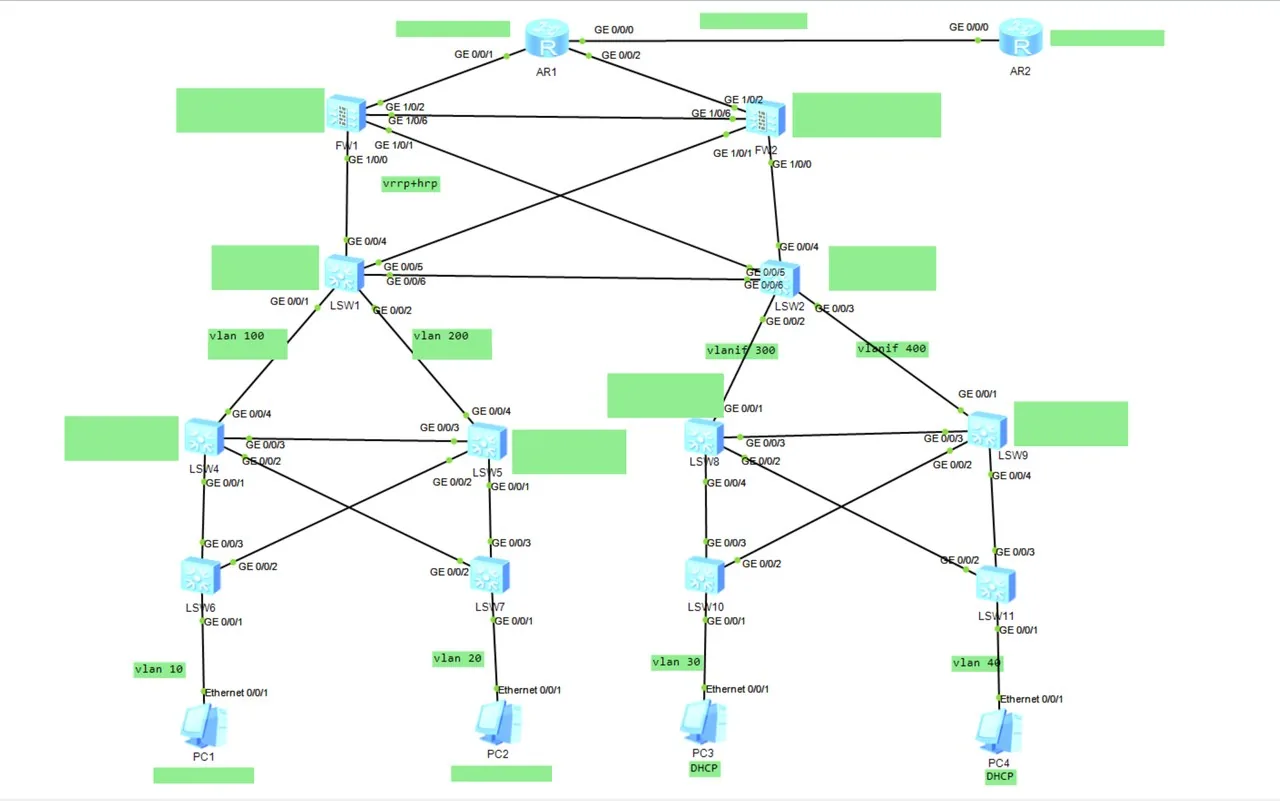

企业云数据中心网络拓扑图：双路由器、双防火墙、核心与汇聚交换机及四个 VLAN 的终端（地址标注已打码）
实训拓扑全貌：双防火墙 HRP + 三层组网，终端分 VLAN 10 / 20 / 30 / 40（地址标注已打码）

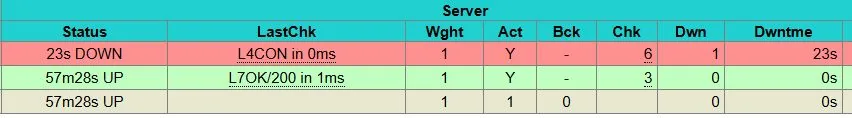

HAProxy 状态页局部：一台后端显示 DOWN（L4CON），其余两台 UP（L7OK/200）
HAProxy 健康检查：故障后端被自动摘除（23s DOWN），其余节点正常（L7OK/200）

相关文章：Nginx + Keepalived + HAProxy 高可用实测：停掉主节点之后发生了什么

企业网络系统规划与建设实施

课程实训 · 45 页报告 · 独立完成

从零规划并搭建一套能对外提供服务的企业网络：组网、防火墙安全边界、主从 DNS、三种文件服务，再到 Web 反向代理高可用和运维脚本。

核心 + 接入组网VLAN 隔离USG6000V1 防火墙主从 DNSFTP / Samba / NFSNginx 反向代理Shell 运维脚本
  • 核心层＋接入层组网，VLAN 10 / 20 实现广播隔离，WLAN 为移动终端提供无线接入
  • USG6000V1 划分 trust / untrust 安全域，配置安全策略与 NAT，控制内外网访问权限
  • 主从 DNS：主服务器提供域名正、反向解析，从服务器通过区域文件同步保持一致
  • 文件服务全家桶并逐项验证：FTP 的匿名、本地、虚拟用户三种认证模式分别登录上传以验证权限隔离；Samba 完成 Windows 客户端挂载 Linux 共享；NFS 完成挂载与读写验证
  • Nginx 反向代理轮询分发 + Keepalived 双机热备对外提供服务；另编写了服务自愈脚本（检测到 Nginx 停止自动重启）和 LAMP 环境一键部署脚本

项目详情：报告目录、关键截图与复盘

企业网络拓扑图：防火墙划分 trust/untrust 区、核心与接入交换机、无线 AC/AP 与终端（地址标注已打码）
实训拓扑：FW1 划分 trust / untrust 安全域，下接核心、接入与无线（地址标注已打码）
浏览器访问动态服务器页面显示连接成功（地址已打码），另一标签页为 MySQL 连接测试页
经反向代理访问动态服务器与 MySQL 连接测试页，均返回成功（地址已打码）

相关文章：企业网络实训复盘：从 VLAN 规划到防火墙安全策略

三节点控制平面高可用集群与故障转移

《云平台运维技术》实验 · Kubernetes v1.31.14 · 8 学时

把单控制平面的单点故障拆掉：3 台 Master 堆叠 etcd，HAProxy 负载三台 apiserver，Keepalived 维护统一入口 VIP，并做实故障转移演练。

Kuberneteskubeadm堆叠 etcd / RaftHAProxyKeepalived / VRRPCalicocontainerd
  • 受宿主机内存限制，将 Worker 合并到 3 台 Master（去除控制平面污点），控制平面高可用语义不变：堆叠 etcd 三副本可容忍任意 1 个节点故障
  • 解决了负载均衡与 apiserver 同机部署的端口冲突：HAProxy 前端改走 16443 端口，后端转发三台 apiserver，并用 TCP 健康检查自动摘除故障节点
  • 实测故障转移：停止主节点 Keepalived 后 VIP 约 3 秒漂移到备节点、原主恢复后约 4 秒抢占回切（RTO ≈ 3 秒），etcd 自动重选 leader
  • 用 etcdctl 从成员列表、端点健康、Raft 索引三个维度交叉验证数据一致性，并完成 etcd 快照备份；Nginx 三副本跨节点调度、删 Pod 后约 5 秒自愈重建
  • 记录了 6 个真实问题的排查与解决：端口占用、conntrack 缺失、内存低于 preflight 阈值、Calico 清单注解超限、镜像拉取失败、Calico 网段配置未生效导致 BIRD 未就绪

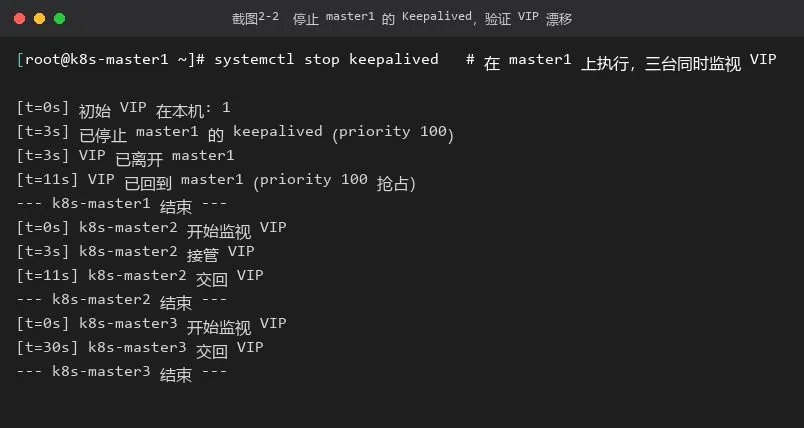

停止 master1 的 Keepalived 后三台节点同时监视 VIP 的时间线：3 秒漂移、11 秒回切
VIP 故障转移演练：t+3s 漂移到 master2，t+11s 原主恢复后抢占回切

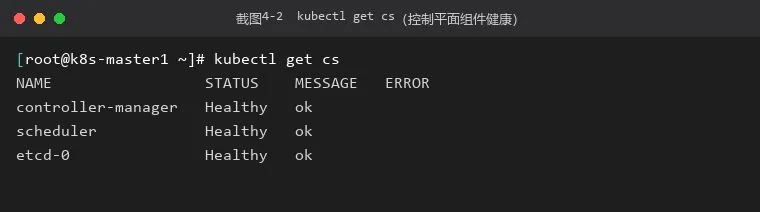

kubectl get cs 输出：controller-manager、scheduler、etcd-0 均为 Healthy
控制平面组件健康检查：三组件全部 Healthy

相关文章：Nginx + Keepalived + HAProxy 高可用实测：停掉主节点之后发生了什么

Pod 编排：多容器、资源限制与探针

《云平台运维技术》实验 · 在三节点高可用集群上完成 · 4 学时

把 Pod 这个最小调度单元拆成三个维度练透：多容器如何协作、资源限制由谁执行、探针如何决定重启与自愈。

多容器 PodemptyDir 共享卷requests / limitscgroupOOMKilled存活探针Calico
  • 多容器 Pod：nginx 主容器 + busybox 辅助容器通过 emptyDir 共享卷交换首页文件，容器内与节点上两种访问方式都验证通过；也确认了 READY 1/2 是辅助容器写完即退出的预期状态，不是异常
  • 资源配额落到内核层验证：requests 100Mi / limits 200Mi 写入后，在容器内读到的 cgroup 内存上限与 limits 数值完全一致
  • OOMKilled 对照实验：内存占用在限额内时稳定运行，提高到超过 limits 后容器数秒内被终止——内存不可压缩、超限即杀；CPU 可压缩、超限只是限速
  • 存活探针自愈验证：删掉容器内首页文件使探针连续失败达到阈值后，容器被自动重启并恢复健康，全程无人干预
  • 环境适配：官方完整镜像拉取超时，改用同为官方发布的轻量版镜像完成实验，功能与配置方式一致

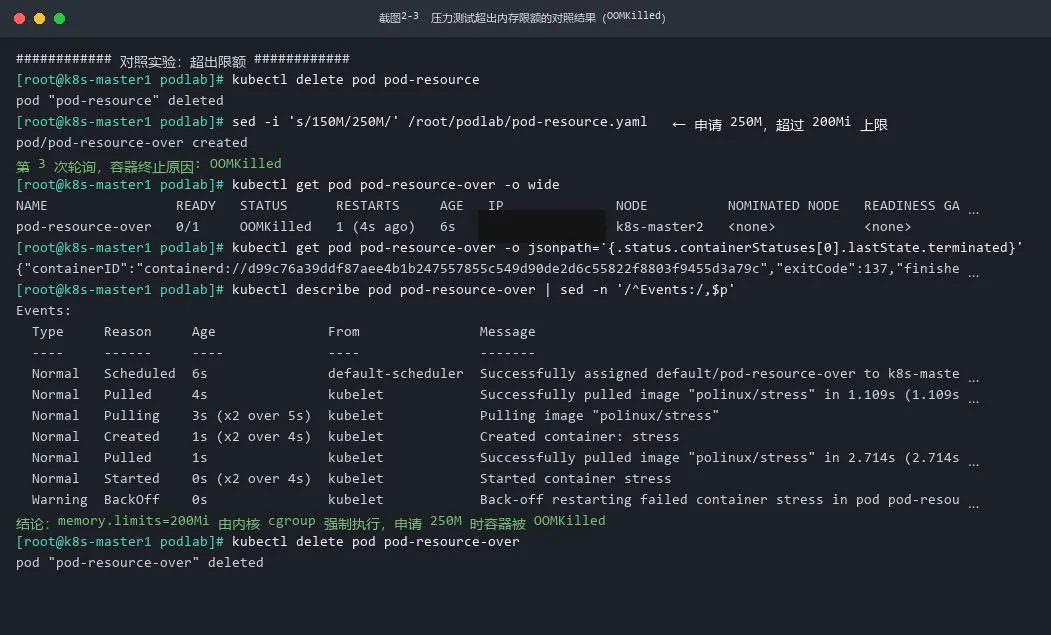

压力 Pod 申请 250M 超过 200Mi 上限后 kubectl get pod 显示 OOMKilled 及事件记录（Pod 地址已打码）
超限对照实验：申请 250M 超过 limits 200Mi，容器被 OOMKilled（Pod 地址已打码）

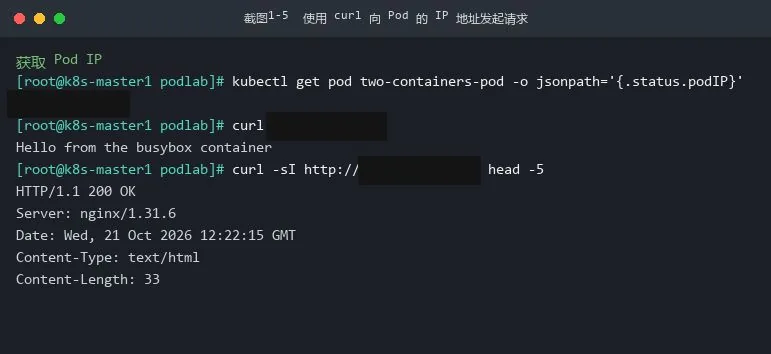

通过 jsonpath 取到 Pod 地址后分别用 curl 访问 busybox 与 nginx 容器并返回内容（地址已打码）
双容器 Pod 验证：curl 按 Pod 地址访问，busybox 与 nginx 均有响应（地址已打码）

Kubernetes 双节点集群离线部署

课程实验 · CentOS 7.6 + kubeadm 离线安装包

在无外网的虚拟机环境里，用本地 YUM 源和离线包完整走通一遍 kubeadm 集群部署，并把踩到的三个坑连同排查路径一起记下来。

KuberneteskubeadmDocker离线 YUM 源chrony 时间同步IPVS
  • 用本地系统镜像 + 离线安装包搭建 YUM 源，完成 Docker 引擎与 kubeadm / kubelet / kubectl 的离线安装
  • kubeadm init 初始化控制平面、join 加入工作节点，双节点均为 Ready，etcd、apiserver 等核心组件全部正常运行
  • 配齐集群的硬性前置条件：chrony 时间同步、关闭 swap 与防火墙 / SELinux、开启内核 IP 转发、加载 IPVS 模块
  • 三个坑的完整排查记录：时间不同步导致证书校验失败、未关 swap 导致节点 NotReady、未开 IP 转发导致跨节点 Pod 不通——这段经历后来单独写成了一篇博客

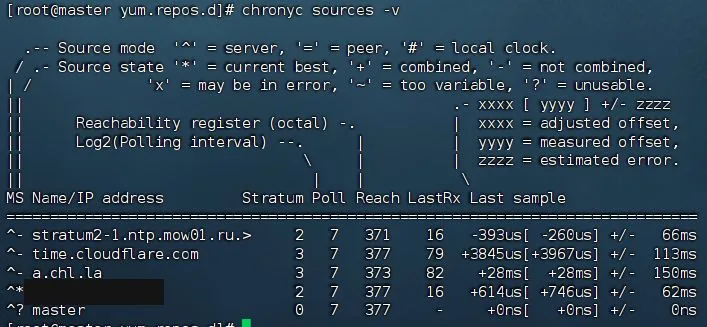

chronyc sources -v 输出：多个 NTP 源可达、已同步（源地址已打码）
时间同步验证：chrony 已与多个 NTP 源同步（源地址已打码）

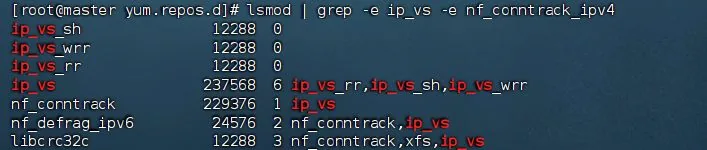

lsmod 输出显示 ip_vs 及 ip_vs_rr、ip_vs_wrr、ip_vs_sh 模块已加载
IPVS 内核模块加载验证：ip_vs 与三种调度算法模块齐全

相关文章：离线部署 Kubernetes 双节点集群，我踩的 3 个坑

Hadoop 完全分布式集群与高可用

课程实验 · Hadoop 3.3.5 · 三节点

三节点完全分布式部署，并进一步把 NameNode 和 ResourceManager 都做成主备高可用。

HadoopHDFSYARNZooKeeperNameNode HAJournalNode
  • 三节点基础环境统一处理：主机名规划、JDK 安装、SSH 免密登录、ZooKeeper 集群先行部署并完成 Leader 选举
  • HDFS NameNode HA：通过 JournalNode 集群共享编辑日志实现主备元数据同步，ZKFC 监控进程配合 ZooKeeper 实现自动故障转移
  • YARN ResourceManager HA 采用同样的主备机制，保证资源调度高可用
  • 完成 core-site、hdfs-site、yarn-site 等核心配置，HDFS 存储与 YARN 资源调度全链路打通

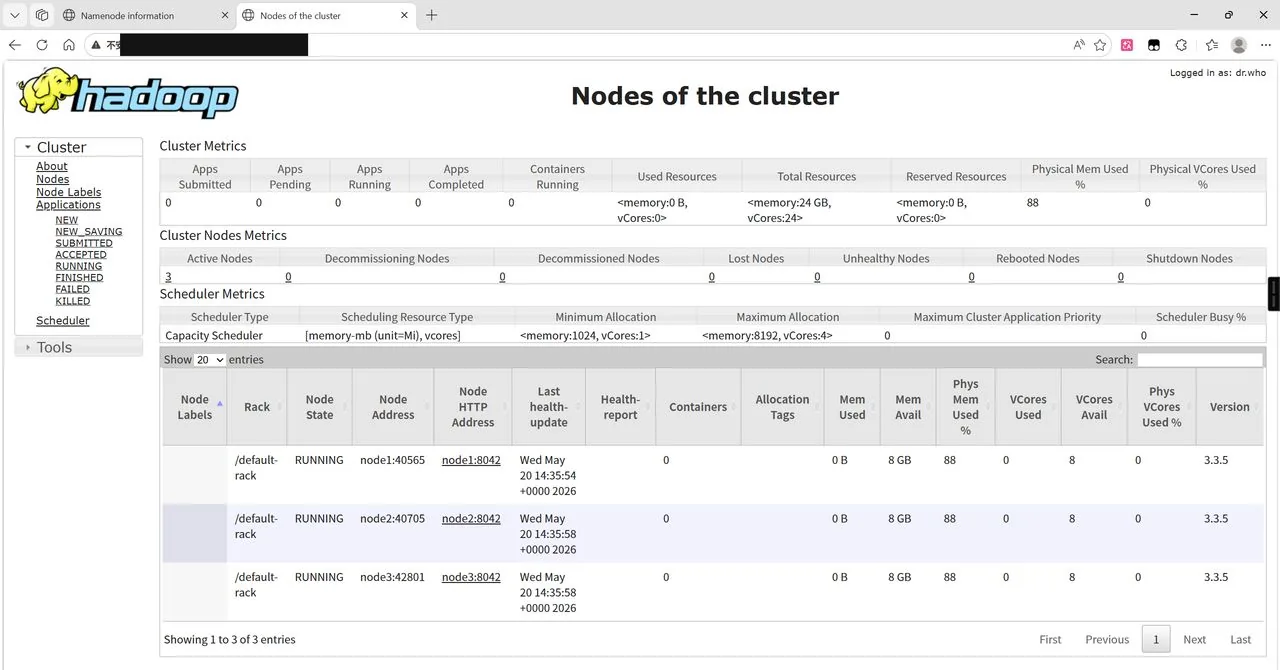

YARN ResourceManager 节点页：3 个节点均为 RUNNING，版本 3.3.5（地址栏已打码）
YARN 集群节点页：3 节点全部 RUNNING（地址栏已打码）

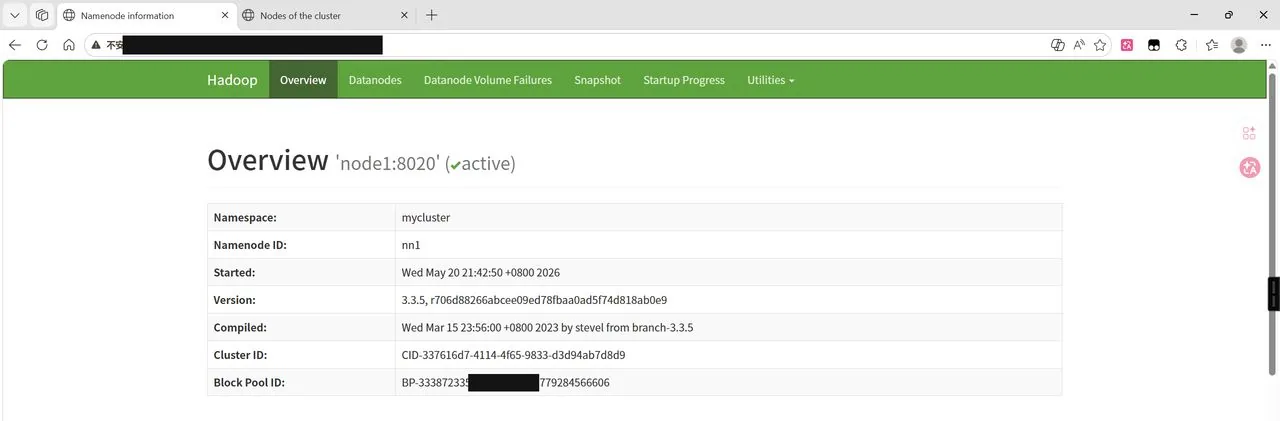

HDFS NameNode 概览页：node1:8020 处于 active 状态，命名空间为 mycluster（地址已打码）
NameNode 概览：主节点 active、命名空间 mycluster（地址已打码）

OpenStack 单节点云平台部署

课程实验 · CentOS Stream 9 + RDO Packstack

用 RDO All-in-One 在单台虚拟机里自动部署一套完整的 OpenStack，重点练部署前的环境整治。

OpenStackRDO PackstackHorizonCinder 卷组
  • 使用 Packstack All-in-One 自动化部署，各组件安装步骤全部完成，适合教学与实验场景快速搭建
  • 部署前置工作逐项落实：主机名与 hosts 解析、停用 NetworkManager 与 firewalld、配置软件源、预先创建 Cinder 卷组避免安装中途中断
  • 部署后 Horizon 控制台可正常访问，认证、计算、存储、网络等核心模块无报错，单节点云平台环境可用

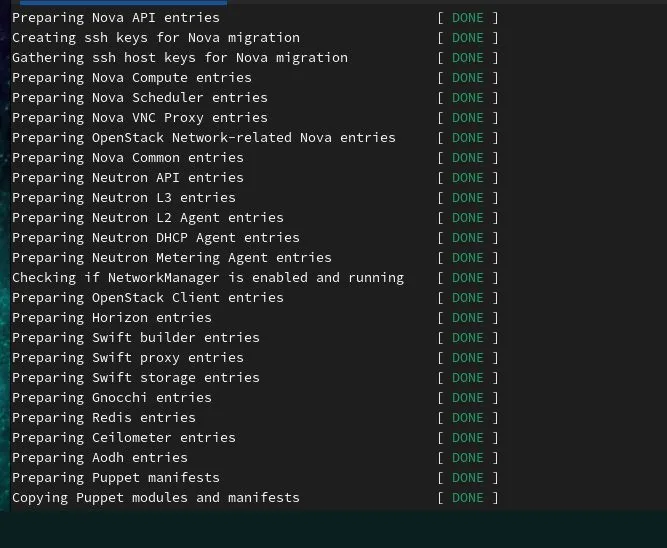

Packstack 安装日志：Nova、Neutron、Horizon、Swift 等各组件条目全部 DONE
Packstack 部署日志：各组件条目全部 DONE（结尾的控制器地址行已去除）

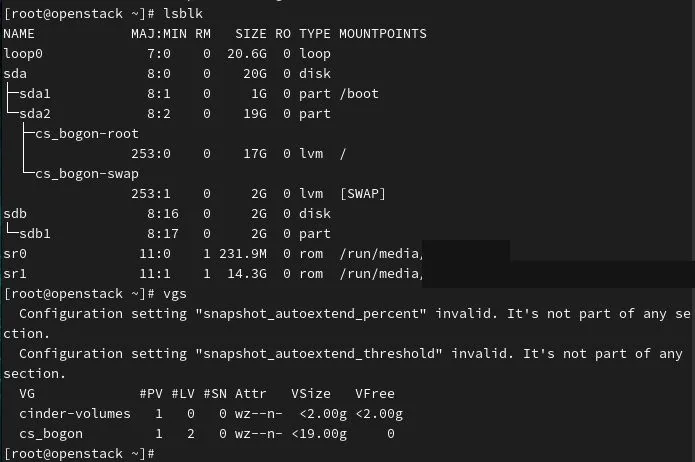

lsblk 与 vgs 输出：磁盘分区布局与 cinder-volumes 卷组（挂载路径中的用户名已打码）
部署前置：磁盘布局与预先创建的 cinder-volumes 卷组（路径中用户名已打码）

VMware 虚拟化平台与 iSCSI 网络存储

课程实验 · ESXi 7.0

在 VMware Workstation 的嵌套虚拟化环境里装 ESXi，再用 StarWind 给它接上 iSCSI 网络块存储，搭出企业虚拟化数据中心的雏形。

VMware WorkstationESXi 7.0Web Client 管理StarWindiSCSI
  • 完成 ESXi 7.0 的创建与安装，配置静态管理 IP、修改主机名，并通过 F2 完成 root 账户初始配置
  • 物理机与 ESXi 主机连通性测试通过，使用 Web Client 图形化登录并管理 ESXi 主机
  • 安装 StarWind iSCSI SAN，创建 iSCSI 目标并开启多连接集群支持，将虚拟硬盘关联到目标，再配置访问控制策略
  • ESXi 主机与 iSCSI 存储成功对接，管理流、存储流与虚拟机流量的网络划分清晰，各组件通信正常

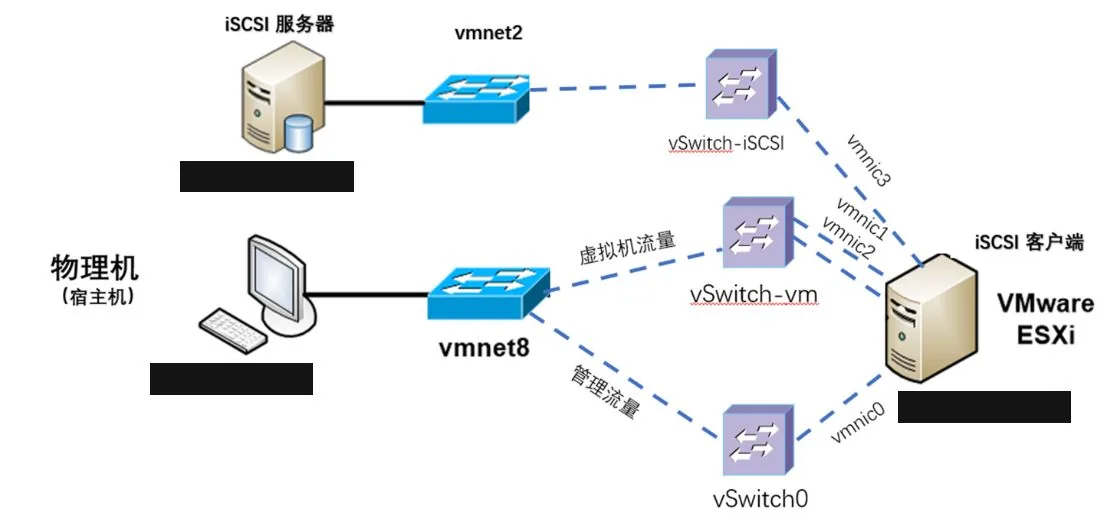

VMware 实验拓扑图：物理机经 vmnet8 接 ESXi，iSCSI 服务器经 vmnet2 与 vSwitch-iSCSI 提供存储（地址标注已打码）
实验拓扑：管理、虚拟机与 iSCSI 存储三股流量分开走不同 vSwitch（地址标注已打码）

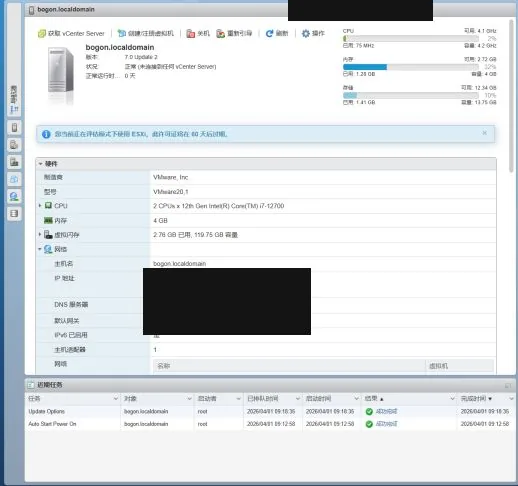

ESXi 主机管理界面：主机硬件与资源概览、近期任务成功记录（地址信息已打码）
ESXi 主机 Web 管理界面：硬件概览与任务记录（地址信息已打码）
